RK3588 AI-732 Коммерческий дисплей Debian Motherboard и Android12.0/Ubuntu20.04/Debian11.0
1.1Сфера применения
AI-732 - это многофункциональная интеллектуальная материнская плата, обычно используемая в ARM PC, большом экране, анимации и играх, конференц-планшетах, краевых вычислениях, промышленных компьютерах,Коробки с телевизором., облачные серверы, умные NVR и другие области.
1.2Обзор продукции
AI-732 использует Rockchip RK3588, флагманское восьмиъядерное 64-битное процессоре нового поколения.0 система (ядро Linux 5.10 ). GPU использует Mali-G610 MC4, который имеет выдающиеся характеристики и высокую производительность. Он поддерживает кодирование и декодирование видео 8K, выход дисплея 8K, встроенные многочисленные интерфейсы дисплея,и поддерживает многоэкранный дисплей; богатые высокоскоростные интерфейсы (PCIe, TYPE-C, Gigabit Ethernet), которые легко расширяются.
1.3Особенности
- Поддерживает до 8K декодирования и различных LVDS / EDP / MIPI / HDMI дисплеев
- Поддерживает множество методов обновления, таких как удаленное, USB-кабель, подключенный к компьютеру, U-диск OTA-пакет и т. Д.
- U-диск, параметры экрана конфигурации TF-карты, подключение и воспроизведение, идеальная поддержка для всех размеров, всех дисплеев разрешения.
- Совершенно поддерживает основное программное обеспечение отрасли и промышленное программное обеспечение, готовое к использованию.
- Идеально поддерживает различные основные сенсорные экраны, такие как инфракрасные, оптические, емкостные, резистивные и т. д., поддерживает HID-конфигурацию сенсорных экранов без водителя, и не требуется отладки.
- Идеально поддерживает основные в отрасли устройства USB / серийного порта, принтеры, считыватели карт, клавиатуры паролей, считыватели отпечатков пальцев, камеры, распознавание удостоверений личности, сканеры QR-кодов и т.д.и предоставляет демонстрационные тестовые программы.
- Высокоинтегрированный. С 9 портами USB, 7 серийными портами, 4 портами IO, WIFI / RJ45 / 4G / 5G и другими возможностями сети.
- Встроенный модульный разъем PCI-E, поддерживает различные модули PCI-E, такие как YUGE и Quectel для доступа в Интернет.

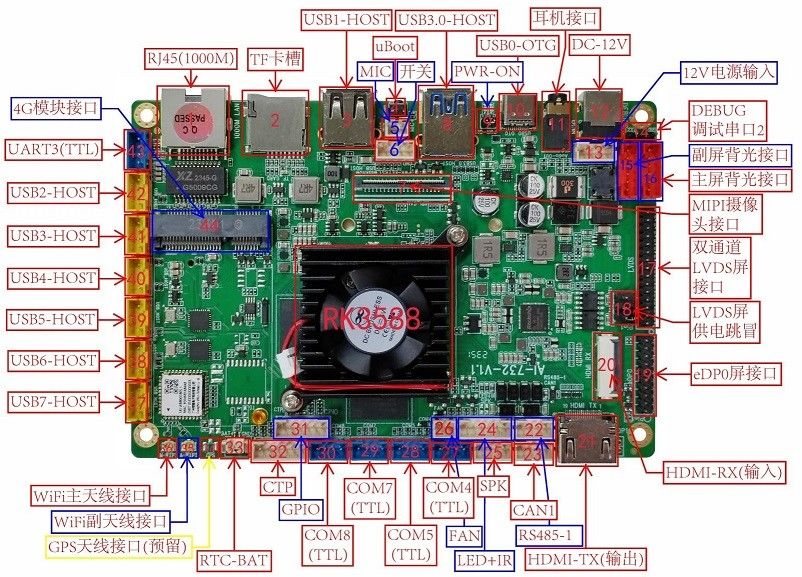

1.4Диаграмма внешнего вида и описание интерфейса
Соответствующие интерфейсы чисел на рисунке:
| серийный номер |
Определение фиксатора |
| 1 |
Сетевой порт RJ45(1000M) |
| 2 |
Слот для карт TF |
| 3 |
USB1_HOST |
| 4 |
Кнопка обновления uBoot |
| 5 |
Интерфейс MIC |
| 6 |
Интерфейс переключателя +интерфейс кнопки принудительного перезагрузки |
| 7 |
Интерфейс камеры MIPI |
| 8 |
USB3.0_ HOST |
| 9 |
PWR-ON |
| 10 |
USB0-OTG(Тип-С)(Порт USB для обновления и отладки) |
| 11 |
Подключение для наушников(с микрофоном) |
| 12 |
Интерфейс питания DC-12V |
| 13 |
Интерфейс ввода мощности 12 В |
| 14 |
Серийный DEBUGпорт 2 |
| 15 |
Вторичный экранподсветкаинтерфейс |
| 16 |
Интерфейс для подсветки основного экрана |
| 17 |
Двуканальный интерфейс экрана LVDS |
| 18 |
Приток питания экрана LVDS скачивается |
| 19 |
интерфейс экрана eDP0 (может быть выполнен как выход HDMI с адаптерной платой) |
| 20 |
HDMI-RX (интерфейс входа HDMI) |
| 21 |
HDMI-TX (выходной интерфейс HDMI,Факультативный интерфейс eDP1) |
| 22 |
Серийный порт RS485-1 |
| 23 |
Интерфейс CAN1 |
| 24 |
LED+IR |
| 25 |
Интерфейс динамика SPK |
| 26 |
Подключатель вентилятора |
| 27 |
Серийный порт COM4(TTL серийный порт по умолчанию, RS232 серийный порт необязательно) |
| 28 |
Серийный порт COM5(TTL серийный порт по умолчанию, RS232 серийный порт необязательно) |
| 29 |
Серийный порт COM7(TTL серийный порт по умолчанию, RS232 серийный порт необязательно) |
| 30 |
Серийный порт COM8(TTL серийный порт по умолчанию, RS232 серийный порт необязательно) |
| 31 |
Интерфейс GPIO |
| 32 |
Интерфейс сенсорного экрана CTP |
| 33 |
Интерфейс батареи RTC-BAT |
| 34 |
Интерфейс антенны GPS(зарезервировано, модуль GPS необязателен) |
| 35 |
Интерфейс вторичной антенны WiFi |
| 36 |
Интерфейс главной антенны WiFi |
| 37 |
USB7_HOST |
| 38 |
USB6_HOST |
| 39 |
USB5_HOST |
| 40 |
USB4_HOST |
| 41 |
USB3_HOST |
| 42 |
USB2_HOST |
| 43 |
Серийный порт UART3(TTL) |
| 44 |
Интерфейс модуля 4G |
| 45 |
SIM_CARD |
| 46 |
Интерфейс экрана MIPI |
| 47 |
Интерфейс M.2(резервировано, может подключать модуль 5G, жесткий диск и т.д.) |
Глава 2 Список основных функций
| Основные показатели оборудования |
| ЦПУ |
RK3 588, восьмиъядерный, 2,4 ГГц |
| ГДР |
Стандарт 4G (необязательно 8G/16G) LP DDR 4 |
| EMMC |
EMMC 64G (32G/ 128G и т.д. необязательно) |
| Разрешение расшифровки |
Поддержка до 8K |
| операционная система |
Система Android1 2.0/Ubuntu20.04/Debian11.0 (ядро - Linux5.10) |
| Поддержка сети |
Ethernet, 1000M |
| 2.4G+5G двойной Wi-Fi6 модуль, Bluetooth 5.4 |
| Поддержка 4G (5G необязательно), подключение к модулю PCIE 4G / 5G |
| Интерфейс USB |
9, 1 USB3.0, 1 TYPEC- OTG, 7 USB 2.0 _HOST |
| Серийный порт |
7, 5 TTL (4 232 необязательно), 1 RS485, 1 DEBUG |
| Выход LCD |
Двухканальный интерфейс LVDS, 1 |
| Интерфейс ПЭП 1 (необязательно 2) |
| Выходный интерфейс HDMI, 1 (необязательно 2), выход до 8K @ 60fps |
| Интерфейс MIPI, 1 |
| HDMI IN |
Входной интерфейс HDMI, 1 |
| GPS |
1, необязательно |
| Выход динамика |
Поддерживает одноканальные 4R / 20W динамики |
| Часы RTC в реальном времени |
Аккумулятор поддерживает память времени в течение 3 лет и поддерживает время питания и выключения |
| Обновление системы |
Поддержка USB кабеля / U-диска / обновления сети |
