Глава 1 Обзор продукции
1.1Сфера применения
AI-733 представляет собой многофункциональную интеллектуальную материнскую плату, широко используемую в ARM PC, большом экране, анимации и играх, конференц-планшетах, краевых вычислениях, промышленных компьютерах,Коробки с телевизором., облачные серверы, умные NVR и другие области.
1.2Обзор продукции
AI - 733 использует Rockchip RK 3588, флагманский восьмиъядерный 64-битный процессор нового поколения.0 система (ядро Linux 5.10 ). GPU использует Mali-G610 MC4, который имеет выдающиеся характеристики и высокую производительность. Он поддерживает кодирование и декодирование видео 8K, выход дисплея 8K, встроенные многочисленные интерфейсы дисплея,и поддерживает многоэкранный дисплей; богатые высокоскоростные интерфейсы (PCIe, TYPE-C, SATA, Gigabit Ethernet), которые легко расширяются.
1.3Особенности
- Поддерживает декодирование до 8K и различные LVDS сигналы, LCD дисплеи, экраны EDP.
- многочисленные методы обновления, такие как дистанционное управление, U-диск, TF-карта, USB-кабель, подключенный к компьютеру и т.д.
- U-диск, параметры экрана конфигурации TF-карты, подключение и воспроизведение, идеальная поддержка для всех размеров, всех дисплеев разрешения.
- Совершенно поддерживает основное программное обеспечение отрасли и промышленное программное обеспечение, готовое к использованию.
- Идеально поддерживает различные основные сенсорные экраны, такие как инфракрасные, оптические, емкостные, резистивные и т. д., поддерживает HID-конфигурацию сенсорных экранов без водителя, и не требуется отладки.
- Идеально поддерживает основные в отрасли устройства USB / серийного порта, принтеры, считыватели карт, клавиатуры паролей, считыватели отпечатков пальцев, камеры, распознавание удостоверений личности, сканеры QR-кодов и т.д.и предоставляет демонстрационные тестовые программы.
- Высокоинтегрированный, с 9 портами USB, 9 серийными портами, 4 портами IO, WIFI / RJ45 / 4G / 5G и другими возможностями сети.
- Встроенный модульный разъем PCI-E, поддерживает различные модули PCI-E, такие как YUGE и Quectel для доступа в Интернет.
1.4Диаграмма внешнего вида и описание интерфейса

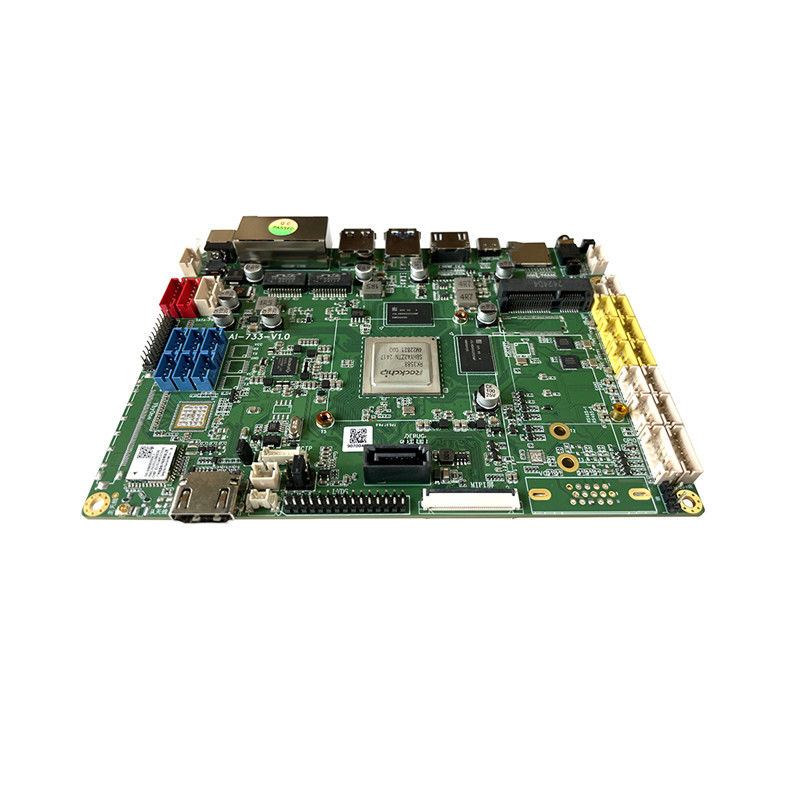

Соответствующие интерфейсы чисел на рисунке:
| серийный номер |
Определение фиксатора |
| 1 |
Электрическое питание DC-12V |
| 2 |
1000 мLAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (выход HDMI) |
| 6 |
USB0_OTG(Тип-С) |
| 7 |
Карта TF |
| 8 |
Audio_OUT |
| 9 |
Кнопка Uboot(Uboot может быть задействован длинным пин после Audio_out) |
| 10 |
Кнопка питания + кнопка сброса |
| 11 |
Интерфейс динамика |
| 12 |
Интерфейс MIC |
| 13 |
Интерфейс модуля 4G |
| 14 |
Интерфейс M.2опциональный (5G модуль, жесткий диск и т.д.) |
| 15 |
USB_HOST(6) |
| 16 |
CAN1 |
| 17 |
CAN2является необязательным и мультиплексированным с серийным портом 5. |
| 18 |
Серийный порт 6 (RS485) |
| 19 |
Серийный порт 1 (RS485) |
| 20 |
ГПИО |
| 21 |
LED+IR |
| 22 |
ИК интерфейс |
| 23 |
Интерфейс VGAНеобязательно |
| 24 |
Интерфейс экрана MIPI |
| 25 |
Серийный порт DEBUG 2 |
| 26 |
Интерфейс жесткого диска SATA |
| 27 |
Двуканальный интерфейс экрана LVDS |
| 28 |
LVDS-VCC (скачки питания экрана) |
| 29 |
Интерфейс сенсорного экрана CTP(То же самое, что и No 48, выберите один) |
| 30 |
Подключатель вентилятора |
| 31 |
RTC-BAT (интерфейс батареи RTC) |
| 32 |
HDMIIN |
| 33 |
Интерфейс двойной антенны WiFi |
| 34 |
Интерфейс Vbyoneвариант |
| 35 |
Серийный порт 7(по умолчанию серийный порт TTL, необязательно RS232) |
| 36 |
Серийный порт 0(по умолчанию серийный порт TTL, необязательно RS232) |
| 37 |
Серийный порт 3(по умолчанию серийный порт TTL, необязательно RS232) |
| 38 |
Серийный порт 8(по умолчанию серийный порт TTL, необязательно RS232) |
| 39 |
Серийный порт 4(по умолчанию серийный порт TTL, необязательно RS232) |
| 40 |
Серийный порт 5(по умолчанию серийный порт TTL, необязательно RS232) |
| 41 |
Интерфейс экрана ЭДП |
| 42 |
SATA_PWR(Силовой источник жесткого диска SATA) |
| 43 |
Вторичный экранподсветкаинтерфейс |
| 44 |
Интерфейс для подсветки основного экрана |
| 45 |
Интерфейс ввода питания |
| 46 |
SIM-КАРТА |
| 47 |
MIPI-CAM (Интерфейс камеры MIPI) |
| 48 |
Интерфейс сенсорного экрана CTP для сидения PFC(То же самое, что и No29, выберите один) |
