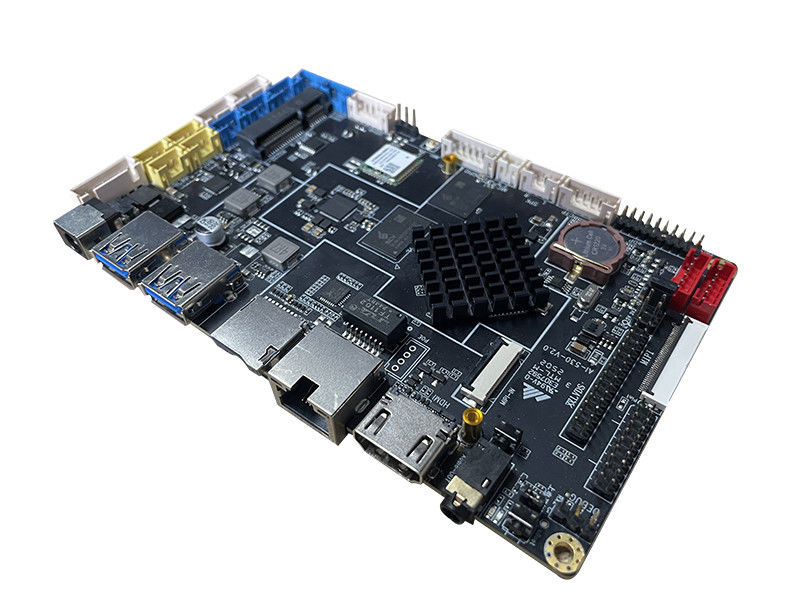

Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания
  • Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания
  • Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания
  • Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания
  • Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания
Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания

Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания

Место происхождения Китай
Фирменное наименование YNH
Сертификация UL
Номер модели 530
Document YNH-530 Product Specificati...25.pdf
Детали продукта
ЦПУ:
Rockchip RK3 568, четырехъядерный, 2,0 ГГц
ГДР:
Стандарт 2G (4G / 8G необязательно) LP DDR 4
eMMC:
EMMC 32G (необязательно 64G / 128G)
Разрешение расшифровывать:
Поддержка до 4K
Операционная система:
Android 11.0 /Ubuntu20.04 /Debian 11.0 (ядро - Linux4.19)
Интерфейс USB:
6, 2 USB3.0 (один из которых является OTG), 4 USB 2.0 _HOST
Серийный порт:
8; 2 серийных порта RS232 (необязательный серийный порт TTL), 5 серийных порта TTL (UART3 может быть
Выделить:

Коммерческий дисплей Linux Материнская плата

,

Дигитальная вывеска Linux материнская плата

Условия оплаты и доставки
Количество мин заказа
100 шт.
Цена
50-80 USD per pcs
Упаковывая детали
Картонная упаковка, каждая коробка содержит 100 материнских платок, размер коробки 57*39*31 см
Время доставки
30 дней
Условия оплаты
L/C, T/T
Поставка способности
5000 штук в месяц
Описание продукта

Глава 1 Обзор продукции

AI-530 Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания

1.1Сфера применения

AI-530 представляет собой коммерческую интеллектуальную материнскую плату с дисплеем, которая обычно применяется для: цифровой вывески, терминалов самообслуживания и т. д.

1.2Обзор продукции

AI-530 использует Rockchip RK3568 Quad-core процессор, чип поставляется с 1,0 T вычислительной мощностью NPU, оснащенный Android11.0 /Ubuntu20.04 /Debian 11.0 системой (ядро является Linux 4.19),основная частота до 2GPU использует Mali-G52, поддерживает видео декодирование 4K 60fps H.265/H.264/VP9, поддерживает видеокодирование 1080P 100fps H.265/H.264.Поддерживает многоканальный выход и вход видеоЭто ваш лучший выбор в индустрии цифровых вывесок и терминалов самообслуживания.

1.3Особенности

  • Поддерживает до 4K декодирования и двуканального LVDS / EDP / MIPI / HDMI выхода экрана.
  • многочисленные методы обновления, такие как дистанционное управление, U-диск, TF-карта, USB-кабель, подключенный к компьютеру и т.д.
  • U-диск, параметры экрана конфигурации TF-карты, подключение и воспроизведение, идеальная поддержка для всех размеров, всех дисплеев разрешения.
  • Совершенно поддерживает основное программное обеспечение отрасли и промышленное программное обеспечение, готовое к использованию.
  • Идеально поддерживает различные основные сенсорные экраны, такие как инфракрасные, оптические, емкостные, резистивные и т. д., поддерживает HID-конфигурацию сенсорных экранов без водителя, и не требуется отладки.
  • Идеально поддерживает основные в отрасли устройства USB / серийного порта, принтеры, считыватели карт, клавиатуры паролей, считыватели отпечатков пальцев, камеры, распознавание удостоверений личности, сканеры QR-кодов и т.д.и предоставляет демонстрационные тестовые программы.
  • Высокоинтегрированный, с 6 портами USB, 8 серийными портами, 4 портами IO, WIFI/RJ45/4G и другими возможностями сети.
  • Встроенный сокет модуля PCI-E 4G, поддерживает различные модули PCI-E 4G, такие как Yuge и Quectel для доступа к Интернету.

1.4Диаграмма внешнего вида и описание интерфейса

Коммерческий дисплей Linux Материнская плата для цифровой сигнализации и терминалов самообслуживания 0
Соответствующие интерфейсы чисел на рисунке:

серийный номер Определение фиксатора
1 УБутылкамодернизациякнопка
2 Аудио-выходПодставка для наушников
3 Выход HDMIинтерфейс
4 Порт сети POE(запрещено, необязательно)
5 Сетевой порт RJ45
6 TFКарточный слот
7 USB0_OTG(USB 3.0)
8 USB1_ HOST(USB 3.0)
9 В столице...Входная мощность 12 В
10 12 ВВводная мощностьинтерфейс
11 USB2_ HOST(USB 2.0)
12 USB3_ HOST(USB 2.0)
13 USB4_ HOST(USB 2.0)
14 USB5_ HOST(USB 2.0)
15 УВТР5/RS485 (по умолчанию серийный порт TTL,Серийный порт RS485не обязательно)
16 COM)7 (по умолчанию серийный порт RS232,Серийный порт TTLне обязательно)
17 УВТР3 (TTL серийный порт)
18 COM)9 (по умолчанию серийный порт RS232,Серийный порт TTLне обязательно)
19 УВТР0 (TTL серийный порт)
20 УВТР4 (TTL серийный порт)
21 УВТР8 (TTL серийный порт)
22 Слот для модуля 4G PCI-E
23 LED+IR(переменчик+дистанционное управление интерфейсом светового панеля)
24 IR(интерфейс приемника дистанционного управления)
25 WIFI антенный разъем
26 ГПИОинтерфейс
27 Минимальный показательмикрофонный интерфейс
28 Интерфейс динамика SPK
29 CTP(интерфейс I2C с сенсорным экраном)
30 eDPинтерфейс экрана
31 RTCбатареядержатель
32 Вторичный экранподсветкаинтерфейс
33 Главный экранинтерфейс подсветка
34 LVDS-VDD(Скачок питания экрана LVDS)
35 Интерфейс FPC на экране MIPI(такой же, как интерфейс экрана MIPI No 37, мультиплексированный с двуканальным интерфейсом экрана LVDS)
36 ДвухканальныйЛВДСэкранинтерфейс(множественный с интерфейсом экрана MIPI)
37

Интерфейс MIPI для экрана(такой же, как интерфейс FPC экрана MIPI No 35, мультиплексированный с двуканальным интерфейсом LVDS,

Вы можете добавить MIPI к eDP-карте, чтобы преобразовать его в выходный интерфейс eDP)
38 MIPI-IN(HDMI IN интерфейс)
39 Дебютироватьсерийныйпорт 2
40 Включаю свет и машина открывается.
41 SIM_CARDслот



Глава 2 Список основных функций



Основные показатели оборудования
ЦПУ Rockchip RK3 568, четырехъядерный, 2,0 ГГц
ГДР Стандарт 2G (4G / 8G необязательно) LP DDR 4
EMMC EMMC 32G (необязательно 64G / 128G)
Разрешение расшифровки Поддержка до 4K
Операционная система Android 11.0 /Ubuntu20.04 /Debian 11.0 (ядро - Linux4.19)
Поддержка сети Ethernet, 10M/100M; опциональный порт POE
По умолчанию 2.4G+5G двойной Wi-Fi6 модуль; Bluetooth 5.4
Поддержка 4G, подключение к интерфейсу PCI-E 4G модуля
Интерфейс USB 6, 2 USB3.0 (один из которых OTG), 4 USB 2.0 _HOST
Серийный порт 8; 2 серийных порта RS232 (необязательный серийный порт TTL), 5 серийных портов TTL (UART3 может быть оснащен серийным портом RS485), 1 серийный порт DEBUG debug (необязательный серийный порт TTL)

Выход LCD





 1 двуканальный интерфейс экрана LVDS (множественный с двумя интерфейсами экрана MIPI, один из трех)
EDP, 1, поддерживает выход 1080P
HDMI, 1 порт, выход до 4K @ 60fps
2 интерфейса экрана MIPI (интерфейс экрана MIPI pin можно преобразовать в интерфейс вывода eDP путем добавления MIPI к конвертерной плате eDP,и может быть повторно использована с двуканальным интерфейсом экрана LVDS(Выберите один из трех)
HDMI IN Поддерживается внешней платой HDMI IN
Выход динамика Поддерживает одноканальный 4R/ 20W динамик
Часы RTC в реальном времени Аккумулятор поддерживает память времени в течение 3 лет и поддерживает время питания и выключения
Обновление системы Поддержка USB кабеля / U-диска / обновления сети
