RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем
  • RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем
  • RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем
  • RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем
RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем

RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем

Место происхождения Китай
Фирменное наименование YNH
Сертификация UL
Номер модели 536
Детали продукта
ЦПУ:
Rockchip RK3576, Окта-ядерный, 2,2 ГГц
ГДР:
Стандарт 4G (необязательно 8G/16G) LP DDR 4
eMMC:
Стандарт 32G (необязательно 64G / 128G / 256G)
Разрешение расшифровывать:
Поддержка до 8K
Выделить:

RK3576 Linux материнская плата

,

Материнская плата Linux 8K

,

Коммерческий дисплей Linux Board

Условия оплаты и доставки
Количество мин заказа
100 шт.
Цена
50-80 USD per pcs
Упаковывая детали
Картонная упаковка, каждая коробка содержит 100 материнских платок, размер коробки 57*39*31 см
Время доставки
30 дней
Условия оплаты
L/C, T/T
Поставка способности
5000 штук в месяц
Описание продукта

RK3576 AI-536 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем

1.1Сфера применения

· AI-536 - это интеллектуальная многофункциональная панель управления все в одном, которая широко используется в iFPD, промышленном управлении и шлюзе, облачном терминале, оборудовании для распознавания лиц,центральное управление и коммерческий дисплей, установленные на транспортном средстве.

1.2Обзор продукции

AI-536 использует высокопроизводительный восьмиъядерный 64-битный процессор ARM RK 3576 от Rockchip с частотой до 2,2 ГГц.0 система (ядро Linux 5.10), а GPU использует ARM G52 MC3, который имеет выдающиеся характеристики и высокую производительность. Он поддерживает кодирование и декодирование видео 8K, выход дисплея 8K,встроенные интерфейсы для множественных дисплеев, и поддерживает многоэкранный дисплей; богатые высокоскоростные интерфейсы (PCI-E, Gigabit Ethernet) и легкое расширение.

1.3Особенности

  • Высокая четкость. Поддерживает до 8K декодирования и двухканального экрана LVDS / EDP / MIPI / HDMI / VbyOne
  • Поддерживает несколько методов обновления, таких как подключение кабеля USB к компьютеру, U-диск, пульт дистанционного управления и т. Д.
  • Параметры экрана конфигурации диска U, подключение и отключение, идеальная поддержка для всех размеров и разрешений экранов дисплея
  • Совершенно поддерживает программное обеспечение для основных отраслевых релизов и программное обеспечение для отраслевых приложений, готовое к использованию
  • Идеально поддерживает различные основные сенсорные экраны, такие как инфракрасные, оптические, емкостные, резистивные и т. д., поддерживает HID-конфигурацию сенсорных экранов без водителя, и не требуется отладки.
  • Идеально поддерживает основные в отрасли устройства USB / серийного порта, принтеры, считыватели карт, клавиатуры паролей, считыватели отпечатков пальцев, камеры, распознавание удостоверений личности, сканеры QR-кодов и т.д.и предоставляет демонстрационные тестовые программы.
  • Высокоинтегрированный. С 7 портами USB, 7 серийными портами, 4 портами IO, WIFI/RJ45/4G и другими возможностями сети.
  • Встроенный модульный разъем PCI-E, поддерживает различные модули PCI-E, такие как YUGE и Quectel для доступа в Интернет.

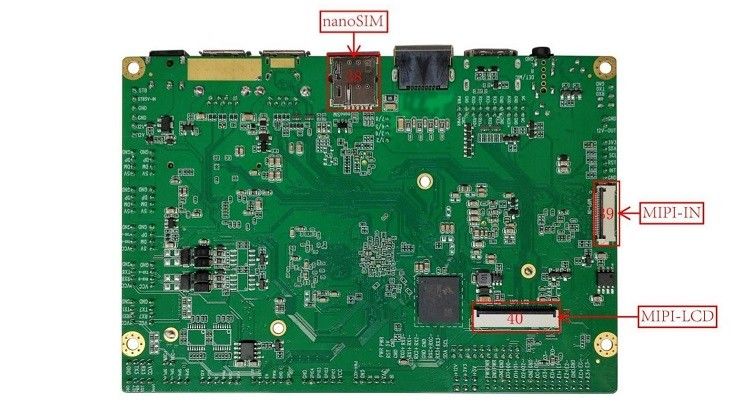

1.4Диаграмма внешнего вида и описание интерфейса

RK3576 Коммерческий дисплей Linux Материнская плата с выходом видео 8K и многоэкранным дисплеем 0

Соответствующие интерфейсы чисел на рисунке:



серийный номер Определение фиксатора
1 uBootкнопка обновления
2 КОНТРУКТ для наушников
3 Выход HDMI(HDMI выходной интерфейс,мультиплекс с интерфейсом eDP или интерфейсом VbyOne, выберите один из трех)
4 Интерфейс экрана eDP(множественный с выходной интерфейсом HDMI или интерфейсом VbyOne, выберите один из трех)
5 RJ45 Ethernet(1000M)
6 ПОЭсетевой порт
7 Слот TF_CARD
8 USB3.0_OTG
9 USB3.0_HOST
10 Электрическое питание DC-12V
11 PWR-IN(12В интерфейс ввода питания)
12 Слот для модуля 4G PCI-E
13 USB2.0_HOST*5
14 УАРТ6/РС485(по умолчанию серийный порт TTL, необязательно)RS485)
15 УАРТ9/РС485(по умолчанию серийный порт TTL, необязательно)RS485)
16 УВТР8(по умолчанию серийный порт TTL, необязательно)RS232)
17 УВТР7(по умолчанию серийный порт TTL, необязательно)RS232)
18 УВТР1(по умолчанию серийный порт TTL, необязательно)RS232)
19 УВТР3(по умолчанию серийный порт TTL, необязательно)RS232)
20 RST+PWR(кнопка перезагрузки обновления + интерфейс переключателя питания)
21 Интерфейс микрофона MIC
22 Интерфейс динамика SPK
23 Вторичный экранподсветкаинтерфейс
24 Главный экранинтерфейс подсветка
25 ГПИО
26 LED+IR(дистанционное управление интерфейсом светового панеля)
27 Ввод для антенны WiFi
28

Интерфейс экрана MIPI-eDP(такой же, как интерфейс FPC с микроэкраном No 45, мультиплексированный с двуканальным интерфейсом LVDS,

Вы можете добавить mipi к панели eDP, чтобы превратить его в интерфейс eDP)
29 LVDS-VCC (скачки питания экрана LVDS)
30 Двуканальный интерфейс экрана LVDS(множественный с интерфейсом MIPI)
31 RTC-BAT (интерфейс батареи RTC)
32 Интерфейс VbyOne(необязательно, мультиплекс с выходной интерфейсом HDMI или интерфейсом eDP, выберите один из трех)
33 Интерфейс сенсорного экрана CTP
34 12В-OUT(12В выходной интерфейс)
35 Серийный отладкапорт 0
36 Машина всплывает, когда включена.(если всплывающая панель отключена, машина не загрузится после включения и должна быть включена, нажав кнопку)
37 МаскРОМкнопка(может быть вызвано прохождением длинной иглы через телефон)
38 Слот для карт nanoSIM
39 Интерфейс MIPI-IN
40 Интерфейс FPC на экране MIPI(многофункциональный с интерфейсом MIPI No 35 или двуканальным интерфейсом LVDS)











Глава 2 Список основных функций

Основные показатели оборудования
ЦПУ Rockchip RK3 576, восьмиъядерный, 2,2 ГГц
ГДР Стандарт 4G (необязательно 8G/16G) LP DDR 4
EMMC Стандарт 32G (необязательно 64G / 128G / 256G)
Разрешение расшифровки Поддержка до 8K
операционная система Android1 4.0 (ядро Linux5.10)
Поддержка сети 1000M Ethernet, поддержка сетевого порта POE
2.4G+5G двойной Wi-Fi6 модуль, Bluetooth 5.4
Поддержка 4G, подключение к интерфейсу PCI-E 4G модуля
Интерфейс USB 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB 2.0 _HOST
Серийный порт 7, 6 серийных портов TTL (необязательно 4 RS232 и 2 RS485), 1 Дебют
Выход LCD 1 двуканальный интерфейс LVDS(с мультиплексом с двумя интерфейсами MIPI,один из трех)
1 порт ДП(совместно используемый с выходом HDMI и портом VbyOne,Выберите один из трех)
1 Выходный интерфейс HDMI(Multiplexed с интерфейсом eDP и интерфейсом VbyOne, выберите один изтри)

2 Интерфейсы MIPI(может добавить mipi к eDP-карте, чтобы стать интерфейсом eDP-вывода,

мультиплексирование с двуканальным интерфейсом LVDS,Выберите один из трех вариантов)
1 интерфейс VbyOne (необязательно, мультиплексный с интерфейсом eDP и интерфейсом вывода HDMI,Выберите одну из трех.)
MIPI-IN 1 Входной интерфейс MPII
Выход динамика Поддерживает одноканальный 4R/ 20W динамик
Часы RTC в реальном времени Аккумулятор поддерживает память времени в течение 3 лет и поддерживает время питания и выключения
Обновление системы Поддержка USB кабеля / U-диска / обновления сети
